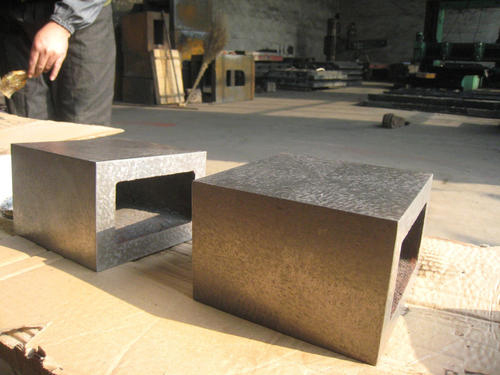

铸铁方筒

铸铁方筒主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。

检定方法：对于边长为315mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口形直尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值，当误差方向不一致时取其大正差与大负差值之和，为该受检面平面的平面度。

铸铁方筒精度：对于刮制方箱除检定平面度外，法检定接触斑点要用涂色。

在边长为25mm任意正方形内斑点数为：1级、2级不少于25点；3级不少于20点。

铸铁方筒是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。（也可加工T型槽。可按用户需要求加工定做）方箱。（单位：件）

按JB/T3411.56-99标准制造，材料HT200，用于零部件平行度、垂直度的检验和划线，方箱用于检验或划工件的任意角度线。
